Módulo serial para teclado matricial

Description

Este módulo es para conectarse al teclado matricial Clave 521 de 16 teclas o a otros similares. Entrega carácteres ASCII 0 a 9 y A,B,C,D,E,F. Cuenta con una sirenita y un led que se activan cuando se oprime cada tecla. También tiene un led monitor de la alimentación de 5 VCD. La salida se puede conectar a otros microcontroladores PIC® o atraves del transmisor Clave 803 a la PC.

Transmite a 2400 8N1.

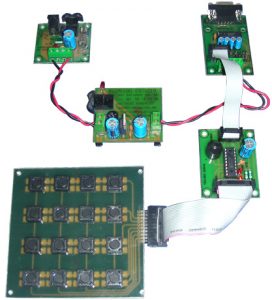

Vea como conectar este módulo:

Vea el diagrama esquemático aquí:
